Collecteur électrique PRS 10 bagues, avec lamelles, 30A

Informations
Description technique :

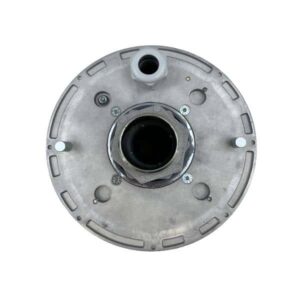

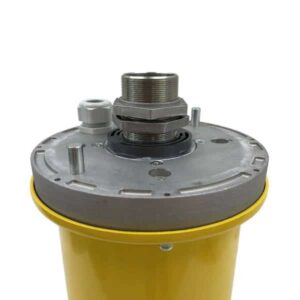

Le collecteur modèle PRS est protégé avec un boîtier de haute résistance mécanique en aluminium.

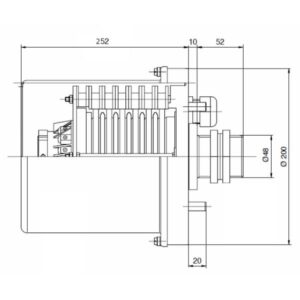

Le passage intérieur du tube a un diamètre de 42 mm.

Ce modèle est équipé de lamelles.

Ce collecteur doit être utilisé avec son axe de rotation vertical.

La vitesse de rotation du collecteur ne doit pas dépasser 30tr/min.

Fiche technique
Caractéristiques :

-Fourni avec 2 écrous

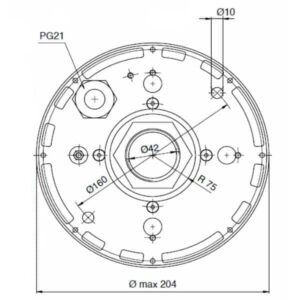

Raccordement des bagues en passant par l’axe de diamètre de 42 mm et raccordement des frotteurs via le presse étoupe PG 21.

Frotteur à lamelle.

Autres modèles disponibles sur demande :

• de 6 à 15 bagues 20A
• de 4 à 14 bagues 30A (frotteur à lamelle ou balai graphite)
• de 4 à 10 bagues 50A (frotteur à lamelle ou balai graphite)

Sur demande nous pouvons intégrer une résistance d’anti condensation 230Vac

Règles harmonisées EN 60947 – 5 – 1 EN 60529

2006/95 / CE – 2004/108 / CE – 2006/42 / CE CE

Informations complémentaires :

Le collecteur PRS doit être installé uniquement par du personnel qualifié conformément aux normes de sécurité en vigueur.

L’alimentation de la machine doit être coupée avant d’effectuer le câblage.

Les connexions doivent être effectuées conformément au schéma de câblage de l’équipement contrôlé.

Une fois l’installation terminée, le programme d’installation doit vérifier que toutes les commandes fonctionnent correctement.

Évitez tout contact prolongé avec les huiles et les acides lors de l’utilisation de l’équipement, car ils peuvent endommager les produits.
