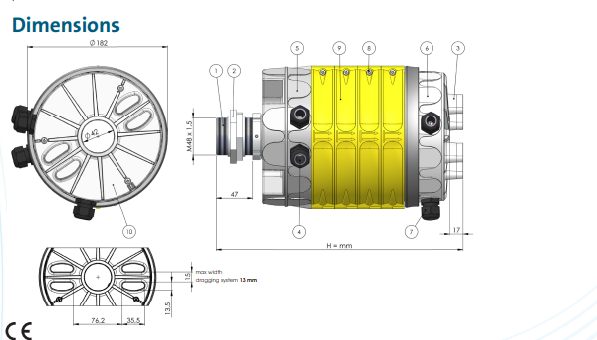

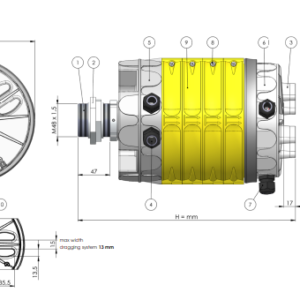

Le collecteur tournant PRÉ avec balais graphite cuivre est une solution fiable pour assurer la transmission continue de courant et de signaux entre une partie fixe et une partie en rotation.
Conçu pour les environnements industriels exigeants, il permet une rotation 360° sans interruption d’alimentation, tout en garantissant une excellente stabilité électrique.
Sa conception modulaire (4 à 36 bagues, 20A) en fait un équipement parfaitement adapté aux applications nécessitant robustesse, durabilité et continuité de service.
Fonctionnement
Le collecteur repose sur un système de :
- bagues conductrices (pistes) montées sur la partie tournante
- balais graphite cuivre assurant le contact électrique
Lors de la rotation, les balais maintiennent un contact permanent avec les bagues, permettant :
- une transmission continue du courant
- une circulation stable des signaux
- une absence de coupure même en rotation prolongée
Le graphite cuivre offre un excellent compromis entre conductivité, résistance mécanique et longévité.
Applications
- Enrouleurs de câbles
- Bras articulés industriels
- Machines automatisées
- Plateaux tournants
- Installations scénographiques
Avantages
- Transmission électrique continue en rotation 360°
- Grande modularité : de 4 à 36 bagues
- Intensité jusqu’à 20A par piste
- Balais graphite cuivre résistants à l’usure
- Adapté aux environnements industriels exigeants
- Compatible puissance et signaux
- Maintenance simple et rapide
Caractéristiques techniques
- Nombre de bagues : 4 à 36
- Intensité nominale : 20 A par bague
- Technologie : bagues + balais graphite cuivre
- Transmission : puissance et signaux
- Fréquence : 50 / 60 Hz
- Tension : jusqu’à 400 Vac (selon configuration)
- Température de fonctionnement : -20°C à +70°C
- Vitesse de rotation : adaptée aux applications industrielles
Options & configurations
- Nombre de bagues personnalisable
- Versions adaptées aux signaux sensibles
- Adaptation selon environnement (protection, IP, capotage)
- Configurations spécifiques sur demande
Pourquoi choisir ce collecteur ?
Le collecteur PRÉ est une solution éprouvée pour toutes les applications nécessitant une transmission électrique fiable en rotation continue.
Il permet de :
- sécuriser l’alimentation des systèmes rotatifs
- éviter les interruptions de courant
- réduire l’usure des câbles
- garantir une performance durable
Un choix idéal pour les secteurs industriels, énergétiques et automatisés.
