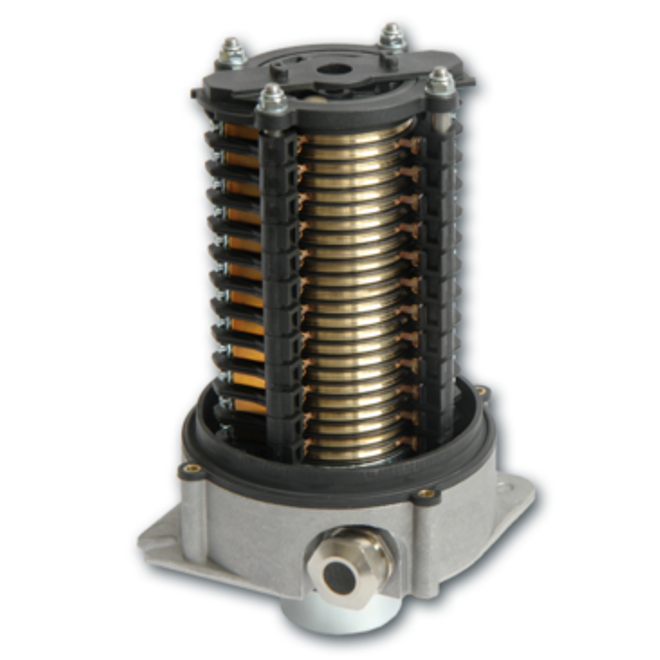

Le collecteur tournant PRR est conçu pour assurer la transmission d’énergie électrique entre une partie fixe et une partie en rotation continue. Grâce à son format compact et sa vitesse de rotation élevée, il est particulièrement adapté aux équipements industriels nécessitant un encombrement réduit.
Fonctionnement du collecteur tournant PRR
Le collecteur PRR fonctionne grâce à des bagues conductrices associées à des balais graphite cuivre assurant un contact électrique permanent entre les parties fixes et mobiles.
Cette technologie permet :
- une alimentation continue,
- la transmission de puissance ou de signaux,
- une rotation sans limitation d’angle,
- une excellente fiabilité électrique.
Le collecteur peut être installé sur axe vertical avec fixation par tube central.
Applications industrielles
Le collecteur tournant PRR est idéal pour :
- machines de conditionnement,
- lignes d’emballage,
- équipements rotatifs automatisés,
- systèmes tournants industriels,
- applications nécessitant une rotation rapide.
Avantages du collecteur PRR
- Format compact
- Rotation jusqu’à 100 tr/min
- Protection IP65
- Boîtier aluminium robuste
- Disponible de 6 à 24 bagues 10A
- Compatible transmission de signaux
- Maintenance simplifiée
—> Les modèles PRR peuvent intégrer des balais graphite argent pour les signaux et des passages pneumatiques en option.

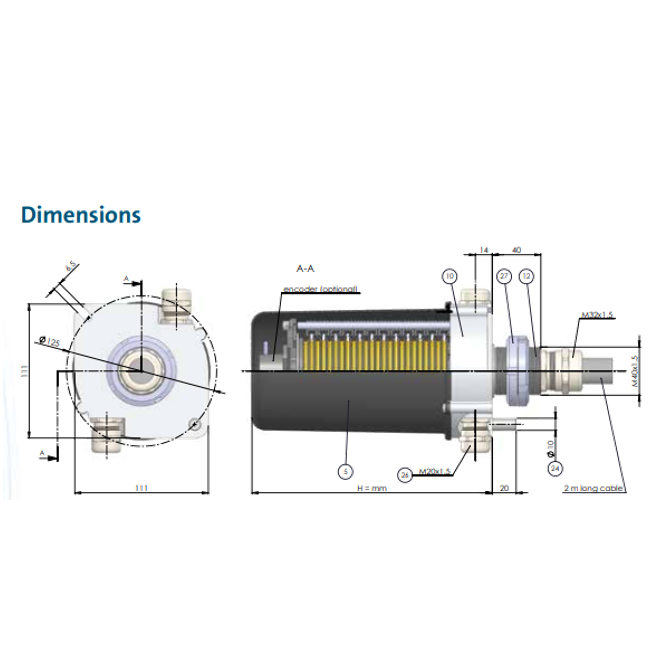

Caractéristiques techniques
- Nombre de bagues : 6 à 24
- Intensité : 10A par bague
- Tension nominale : 400 VAC/DC
- Vitesse maximale : 100 tr/min
- Indice de protection : IP65
- Température d’utilisation : -20°C à +60°C
- Boîtier : aluminium
- Câblage : câbles 2 mètres
Différence avec les modèles PRE et PMS :
Le modèle PRR est recommandé lorsque :
- l’espace disponible est réduit,
- la vitesse de rotation est élevée,
- une protection IP65 est nécessaire,
- les applications concernent des machines compactes et rapides.
