Tout savoir sur les manilles lyres : un incontournable du levage

Les manilles lyres sont des éléments essentiels dans le domaine du levage, permettant d’assurer la sécurité et l’efficacité des opérations. En 2022, près de 80 % des entreprises de construction déclaraient utiliser des manilles lyres pour leurs chantiers. Un chiffre qui démontre leur importance dans le secteur. Mais qu’est-ce qui les rend si indispensables ? Dans cet article, découvrez les caractéristiques, applications et bonnes pratiques liées à l’usage des manilles lyres.

Comprendre les manilles lyres

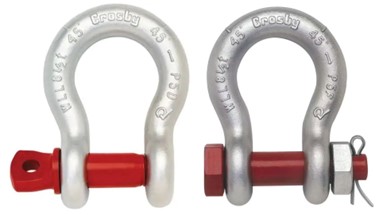

La manille lyre est une pièce métallique en forme de "U" avec un axe perpendiculaire pouvant être vissé ou boulonné. Elle permet de relier deux composants, un appareil de levage ou de traction à une pièce à manutentionner. Les manilles permettent aussi d’intercaler un peson, ou un dynamomètre ou un crochet peseur. Son nom provient de sa forme rappelant la lyre, cet instrument musical à corde de l’Antiquité. Elles sont généralement fabriquées en acier allié pour offrir une résistance maximale. Elles peuvent également être galvanisées ou en inox pour une meilleure durabilité. Elles sont plus polyvalentes que les manilles droites.

Les manilles lyres sont largement utilisées dans les activités nécessitant des connexions solides mais temporaires, telles que le montage de constructions métalliques, le levage de charges lourdes ou encore l’amarrage en milieu maritime. Leurs designs permettent de répondre à différents besoins techniques et environnementaux.

Matériaux et conception : pourquoi choisir les manilles lyres ?

Les manilles lyres se distinguent par leur robustesse grâce à l'utilisation de matériaux comme l'acier haute résistance, connu pour supporter des charges importantes sans déformation. De plus, certaines manilles sont dotées d’un revêtement galvanisé ou en inox, offrant une protection contre la corrosion, un critère crucial dans des environnements marins, humides ou corrosifs.

Il existe deux principaux types d'axe pour les manilles lyres : l'axe vissé et l’axe boulonné. L'axe vissé est idéal pour les situations nécessitant des démontages rapides, tandis que l'axe boulonné offre une fiabilité accrue sur le long terme, particulièrement apprécié pour des montages permanents où la sécurité est primordiale.

Normes et sécurité : focus sur la norme EN13889

La sécurité lors de l’utilisation de manilles lyres est encadrée par des normes strictes, parmi lesquelles la norme EN13889 joue un rôle essentiel. Cette norme spécifie les exigences minimales concernant la fabrication, les tests et le marquage des manilles pour le levage.

Point réglementaire / Calcul rapide

La norme EN13889 exige un coefficient de sécurité minimum de 6 : 1 pour les manilles lyres, ce qui signifie que la charge de rupture doit être au moins six fois supérieure à la charge nominale de service. Par exemple, une manille ayant une capacité de levage de 2 tonnes doit pouvoir résister à une force minimale de 12 tonnes avant rupture.

Applications et bonnes pratiques

Principales utilisations des manilles lyres

Les manilles lyres sont omniprésentes dans des secteurs tels que la construction, tous types d’industries, et même l'événementiel. En construction, elles sont souvent utilisées pour lever des poutres ou des sections préfabriquées. Dans l’industrie pétrolière, elles servent à amarrer des équipements lourds en mer.

Pour chaque application, le choix des matériaux et des dimensions de la manille doit refléter les conditions spécifiques de l’opération, notamment la charge à soulever et l’environnement (présence de sel marin, d’humidité, etc.). Opter pour un modèle non adapté peut compromettre la sécurité et entraîner des incidents graves.

Exemple chiffré de retour sur investissement

L'adoption judicieuse des manilles lyres peut générer des économies significatives. Prenons l'exemple d'une entreprise de construction ayant remplacé ses manilles traditionnelles par des modèles conformes à la norme EN13889. Cela a permis de réduire les arrêts dus à la sécurité de 25 %, augmentant ainsi la productivité globale.

En plus de garantir une sécurité accrue, la réduction des coûts liés aux accidents et maintenances imprévues a conduit à un retour sur investissement (ROI) estimé à 15 % dès la première année.

• Réduction des incidents : -25%
• Augmentation de la productivité : +10%
• Économies annuelles réalisées : +15% ROI

Conseils pour le maintien et l'inspection des manilles lyres

Le bon entretien des manilles est aussi crucial que leur installation correcte. Voici quelques recommandations pour optimiser leur durée de vie :

1. Inspectez régulièrement les manilles pour détecter d’éventuelles fissures et/ou une présence de rouille, et/ou des signes d’usure.
2. Toujours respecter les limites de charge conseillées.
3. Lubrifiez l’axe de temps en temps pour assurer un fonctionnement fluide.
4. Entreposez les manilles dans un lieu sec à température ambiante (-20 à +50°C) lorsqu’elles ne sont pas utilisées.

FAQs sur les manilles lyres

Quels sont les avantages des manilles lyres en acier galvanisé ?

Les manilles lyres en acier galvanisé offrent une excellente résistance à la corrosion, ce qui les rend idéales pour des utilisations extérieures ou en milieu humide. Leur durabilité prolongée diminue la fréquence de remplacement, contribuant ainsi à des économies substantielles.

Comment déterminer la taille correcte d’une manille lyre pour mon projet ?

Pour choisir la taille appropriée, vous devez connaître le poids de la charge que vous allez soulever. Ensuite, consultez les spécifications fournies par le fabricant, lesquelles doivent inclure les valeurs de charge maximale supportée selon la norme EN13889. Prenez toujours en compte un coefficient de sécurité suffisant, typiquement 6 : 1.

Quelle est la différence entre un axe vissé et un axe boulonné goupillé ?

L'axe vissé est facile à monter et démonter, idéal pour des connexions/déconnexions fréquentes et temporaires. Attention, si l’axe est bien serré et que la manille travaille à forte charge, il sera très difficile de desserrer l’axe. Donc ne jamais trop serrer un axe vissé mais, vérifier régulièrement que l’axe n’est pas desserré. En revanche, l’axe boulonné goupillé possède une fixation sécurisée grâce à son axe équipé d’une goupille, qui empêche le desserrement complet de l’écrou. Cette manille convient parfaitement pour des installations fixes où le risque de détachement involontaire doit être minimisé.

Comment maximiser la durée de vie de ses manilles lyres ?

Il convient d’adopter des programmes réguliers d'inspection et de maintenance. Cela comprend le nettoyage périodique, la lubrification des parties mobiles, et le stockage adéquat lorsque les manilles ne sont pas utilisées. Assurez-vous également de vérifier que les charges appliquées ne dépassent jamais la capacité indiquée.

À retenir : les manilles lyres sont un élément clé dans différents secteurs industriels, leur choix impactant directement la sécurité et l'efficacité des opérations. Pour toute action de levage, préférez les manilles conformes à la norme EN13889, garantissant une structure forte et durable.
