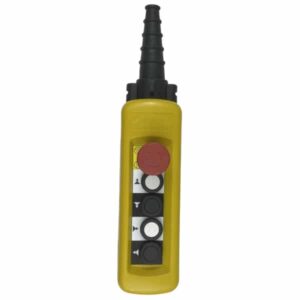

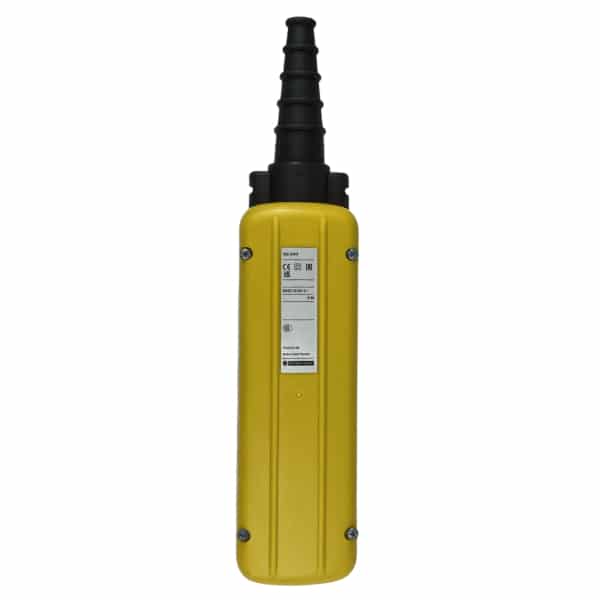

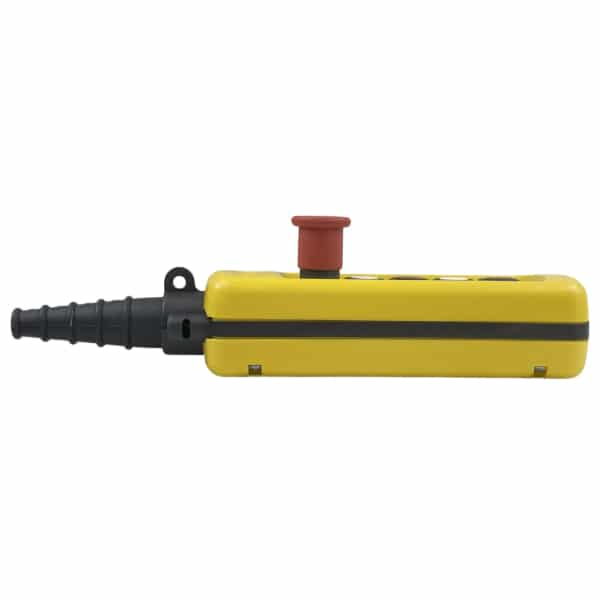

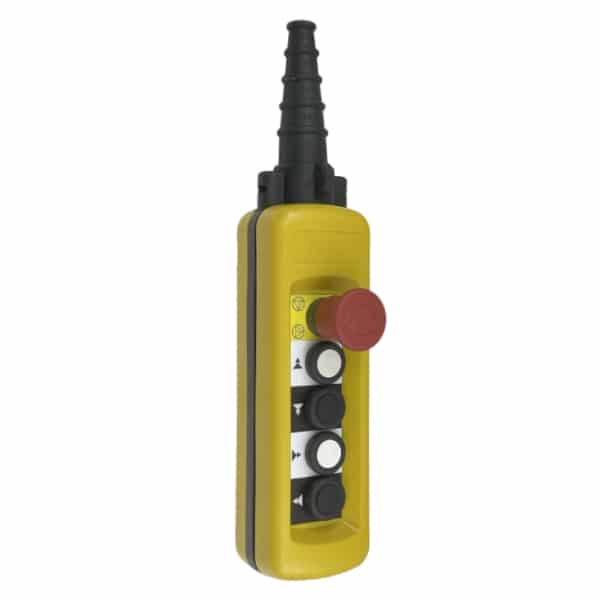

Boite à boutons 4 boutons poussoir (2 crans) + 1 arrêt d’urgence • XACA 4913 Schneider
143,00€
Délai de livraison si hors stock : 1 semainesPour circuit de commande
4 en stock
Produits liés
Informations
Description technique :
La gamme XAC A de chez Schneider comprend des boîtes à boutons pendantes pour circuits auxiliaires équipées de 2 à 12 boutons.
Ces boîtes à boutons sont conçues principalement pour le levage et la manutention, elles répondent à toutes les normes de sécurité, sont simples et intuitives à l’utilisation afin d’apporter un confort d’utilisation à l’opérateur.
Fonctions : 4 boutons-poussoirs 2 vitesses + 1 bouton d’arrêt d’urgence
Conformités
Conforme aux normes EC
Marquée CE
Certifiée UL/CSA
Préconisations importantes :
Former le personnel à l’utilisation.
Lire la notice avant utilisation.
Respecter les consignes indiquées dans la notice.
Fiche technique
| Gamme de produits | Harmony XAC |
| Type de produit ou de composant | Poste de commande pendant |
| Nom station de contrôle | XACA4913 |
| Type de station de contrôle | Double isolation |
| Matière du coffret | Polypropylène |
| Type de circuit | Circuit de commande |
| Type de coffret | Complet, prêt à utiliser |
| Application de la boîte pendante | Contrôle du moteur de levage à 2 vitesses |
| Composition de poste de commande | 4 boutons-poussoirs + 1 bouton d’arrêt d’urgence |
| Type de bouton de commande | Premier bouton-poussoir : 1 “O” + 2 “F” supérieur, lent – rapide Deuxième bouton-poussoir : 1 “O” + 2 “F” inférieur, lent – rapide Troisième bouton-poussoir : 1 “O” + 2 “F” droite, lent – rapide Quatrième bouton-poussoir : 1 “O” + 2 “F” gauche, lent – rapide Bouton-poussoir d’arrêt : Ø 40 mm, 1 NC, accrochage |
| Nom du bloc de contact | ZB2BE102 pour arrêt d’urgence, XENG1191 pour toutes les instructions |
| Verrouillage mécanique | Avec interverrouillage mécanique entre paires |
| Couleur station de contrôle | Jaune |
| Mode de raccordement | Borniers à vis-étrier, 1 x 2,5 mm² avec ou sans embout, 2 x 1,5 mm² avec ou sans embout |
| Durée de vie mécanique | 1 000 000 cycles |
| Entrée de câble | Manchon caoutchouc avec entrée à gradins, Ø 8…26 mm |
| Désignation code des contacts | A600 AC-15, Ue = 240 V, Ie = 3 A A600 AC-15, Ue = 600 V, Ie = 1.2 A Q600 DC-13, Ue = 250 V, Ie = 0.27 A Q600 DC-13, Ue = 600 V, Ie = 0.1 A |
| Courant thermique d’emploi sous enveloppe | 10 A |
| Tension assignée d’isolement | 600 V (degré de pollution 3) |
| Tension assignée de tenue aux chocs | 6 kV (CEI 60947-1) |
| Fonctionnement des contacts | Décalé, coupure lente |
| Résistance entre bornes | ≤ 25 MΩ |
| Force d’actionnement | 18 N boutons-poussoirs, 8 N arrêt d’urgence |
| Protection contre les courts-circuits | 10 A fusible type gG |
| Puissance assignée d’emploi en W | 40 W DC-13 à 120 V 48 W DC-13 à 48 V 65 W DC-13 à 24 V (1000000 cycles, cadence < 60 cycles/min) |
| Description des bornes | ISO n°1 : (33-34) NO_CL / (13-14) NO / (21-22) NC ISO n°2 : (11-12) NC |
| Identification connecteurs | (13-14) NO / (11-12) NC |
| Température de fonctionnement | -25…70 °C |
| Température de stockage | -40…70 °C |
| Tenue aux vibrations | 15 gn (f = 10…500 Hz) |
| Tenue aux chocs mécaniques | 100 gn |
| Degré de protection | IP65 (CEI 60529) |
| Tenue aux chocs IK | IK08 (CEI 62262) |
| Normes | CEI 60204-32, CEI 60947-5-1, CSA C22.2 No 14, UL 508 |
| Certifications | CCC, GOST |
| Poids du produit | 0,675 kg |
